行業研究|基于支持向量機回歸的城市排水窨井水位預測

來源：中國給水排水

近年來，機器學習算法在城市市政排水應用中越來越廣泛^[3-4]。支持向量機是在統計學習理論基礎上發展起來的一種新的、通用的機器學習方法，能夠解決小樣本、非線性和高維數等實際難題，可以使在小樣本下建立的分類器具有很強的推廣能力。為支持回歸問題，Drucker等將其拓展到支持向量回歸算法(SVMR)，管井水位預測屬于非線性回歸預測問題，因此，選擇SVMR進行模型構建^[5]。

SVMR的基本思想是通過一個非線性映射Φ，將數據X_i映射到某一高維空間F中進行線性回歸。給定數據集{X_i,Y_i}，（i=1,2,…,1)，X_i∈Rⁱ為n維的輸入向量，Y_i∈R為輸出向量，構建SVMR的決策函數。為保證決策函數平坦，假設所有訓練數據都可以在一定精度下用線性函數擬合，考慮到允許擬合誤差情況，引入松弛變量，將尋優問題表示為凸優化問題，采用Lagrange乘子得到原始問題的對偶優化問題，求解該問題可獲得支持向量機的回歸函數。

研究區位于南方某城某河涌中游區域，該區域污水匯入沿河涌敷設一條污水主干管，主干管下游連接污水處理廠。由于管網破損、雨污分流不徹底等因素，雨季條件下存在雨水入流入滲問題，易導致主干管滿管運行、下游污水廠進水量增大、進廠污染物濃度偏低等問題。為緩解污水廠壓力、降低主干管淤積風險，當管道水位達到一定高度時，則實行人工調度措施管理。為實時掌握主干管水位運行情況，輔助運行調度，主干管沿途窨井內部布設水位監測設備用于監測管網水位，并在區域布設多個雨量站點用于監測雨情。但由于主干管來水環境復雜，窨井監測設備經常受垃圾遮擋、酸性液體腐蝕等影響，需定期維護，增加了運維成本。

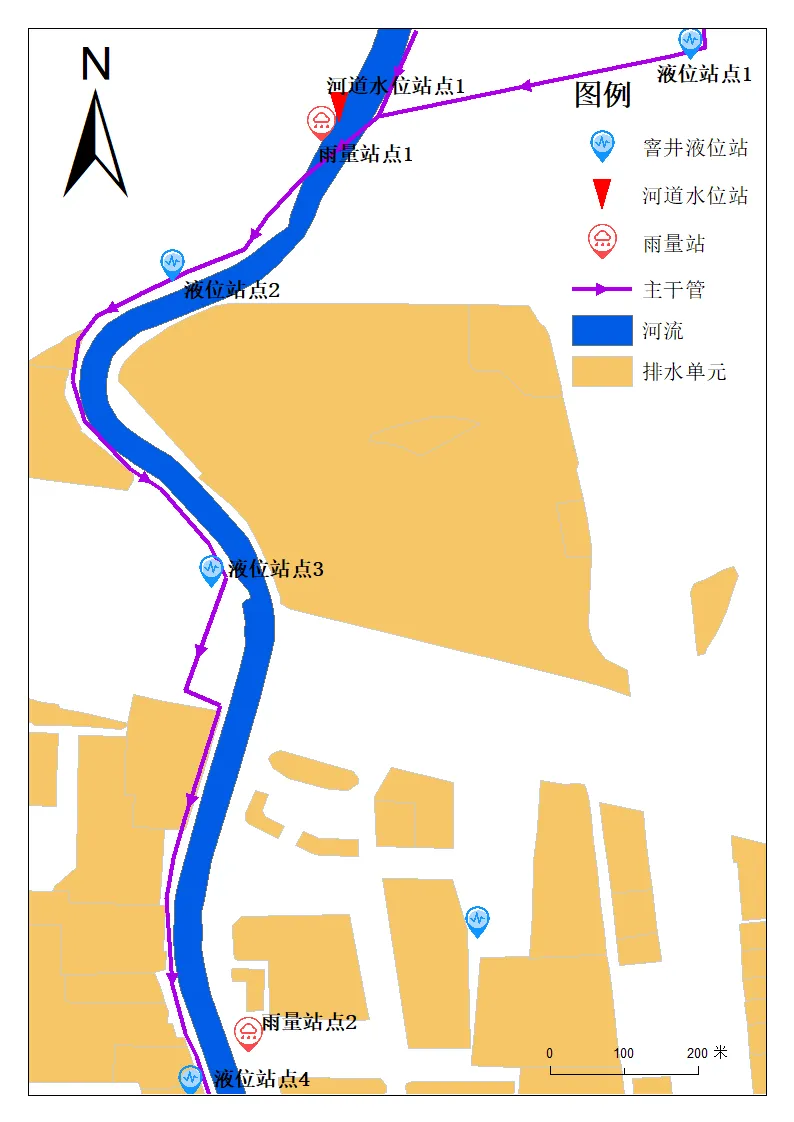

研究區概況見圖1。主干管收集周邊排水單元產生的污水；從上游到下游，依次布設水位站點1~4用于監測窨井水位數據；區域內布設雨量站點1和2用于監測降雨量；河涌內布設河道水位站點1用于監測河道實時水位。水位站點及雨量站點測量頻率均為5min。該研究選取水位站點3作為窨井水位建模站點（下稱“站3”），雨量站點1作為站3主關聯雨量站，其他站點數據用于建模輔助。

圖1 研究區域概況

選取典型旱季天氣進行旱季流水位曲線規律分析，旱季天氣選取標準：①日累計降雨為5mm以下；②旱季時間跨度不宜少于連續7d；③降雨結束至少48h后，以排除前一場降雨的影響。

對選取的旱季數據中無效數據進行人工剔除，以確保數據精度，剔除標準：①為確保雨量站點1監測數據可靠性，對雨量站點1與站點2日累計降雨量進行校驗，若相互偏差大于5mm，則剔除該日旱季數據；②為確保站3監測數據可靠性，剔除數據中存在數據缺失、零值情況。

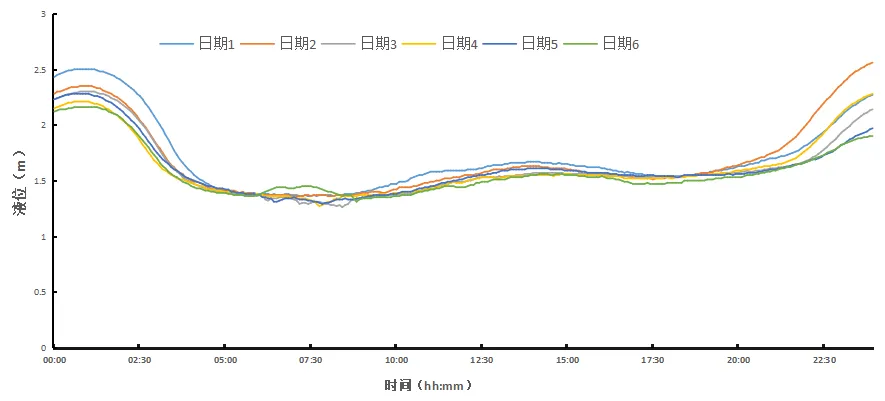

采用以上標準，選取7個工作日，6個非工作日旱季流水位監測數據集，并分別進行疊加，繪制旱季水位變化曲線，如圖2a、圖2b所示?？梢钥闯?，站3水位高峰出現在每日凌晨01：00左右，水位低谷出現在每日07：00左右；隨著每日時間推移，整體變化規律一致性較強，不同時日同一時刻水位波動差異較小，呈現以日為單位周期變化規律，滿足一般旱季規律。分析表明，站點來水環境相對穩定，存在突發異常排放可能性較小。

2.2.2雨季降雨入流入滲分析

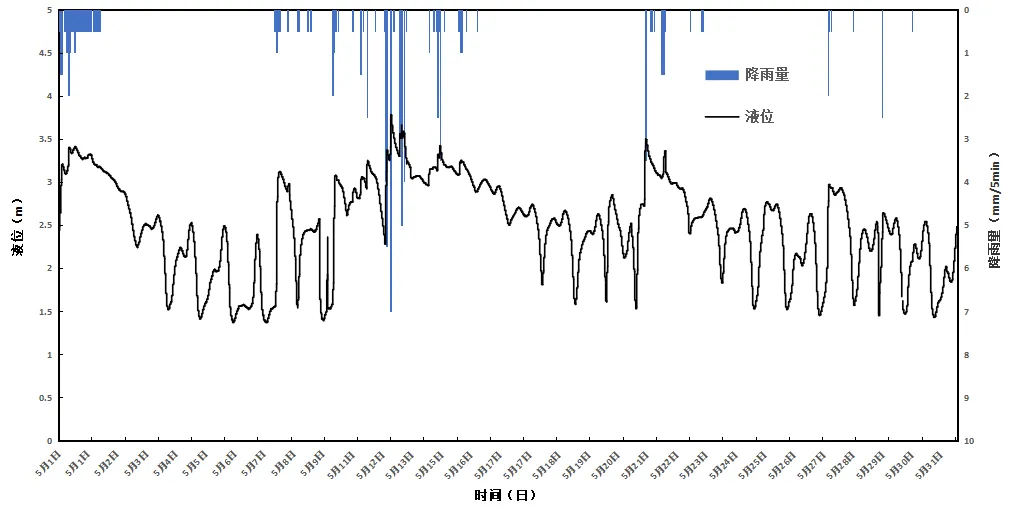

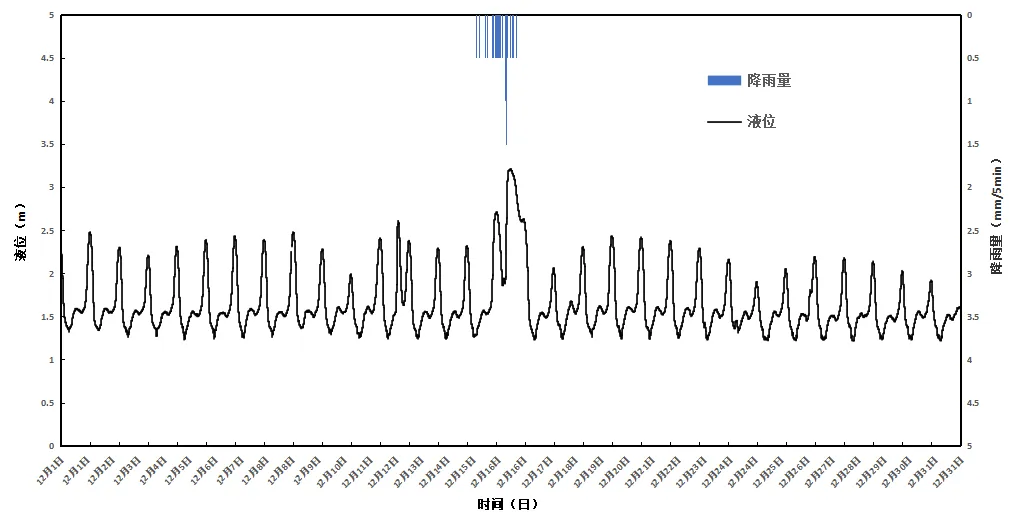

為分析站3水位受降雨入流入滲的影響，選取12月及5月監測數據，分別對雨量站點1降雨及站3水位監測數據進行疊加分析，結果如圖3a、圖3b所示。可以看出，旱季流呈周期規律性；降雨情況下，站3受降雨影響水位明顯上漲，水位深度與降雨量呈正相關；降雨結束后，水位慢慢恢復到正常水平。這表明，站3為典型受降雨入流入滲影響站點，上游排水管網可能存在破損、雨污分流不徹底等問題。

綜上可知，站3水位時序過程線與日時刻、降雨量均有極大相關性。為能夠準確描述站3水位變化規律，充分表達地表徑流、土壤滲流、管網匯流對水位曲線變化的影響，本文選取日小時數及雨量站點1的5min、10min、15min、30min、1h、2h、3h、4h、6h、12h、24h、48h累計降雨量作為特征因子。

2.3 模型構建

2.3.1樣本制作

2.3.2參數優化

本文選擇徑向基函數作為SVRM核函數。SVRM的性能與超參數選取有很大的關系，研究表明主要超參數包括核參數σ、懲罰參數C、損失參數ε。為選取合適的超參數，防止模型過擬合及欠擬合，充分評價模型超參數[σ、C、ε]組合優劣程度，使用遺傳算法優化參數選擇，采用K折交叉方法及均方根誤差（RMSE）衡量指標驗證模型優劣程度，具體步驟如下^[6]：①將實際問題數值化，轉化成SVMR可以處理的數據格式；②為消除樣本在數值上相差較大的影響，提高模型的精度，對樣本進行歸一化處理；③根據數據特征，預設超參數的取值范圍，其中σ取值范圍為[0-5],C取值范圍為[0-10],ε取值范圍為[0-0.1]，設置種群規模為50，最大迭代30次；④采用10折交叉驗證方法評估參數組合優劣；⑤利用遺傳算法對超參數進行優化，求RMSE最小化問題。通過上述方法，最終得到最優參數σ為2.561、C為0.898、ε為0.0768。

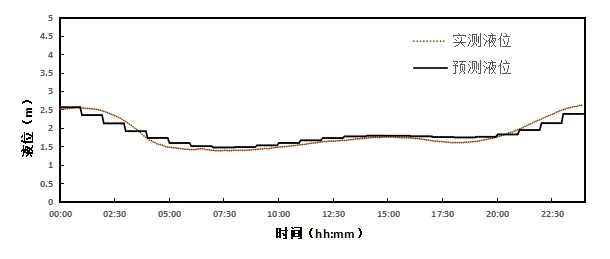

2.3.3模型測試

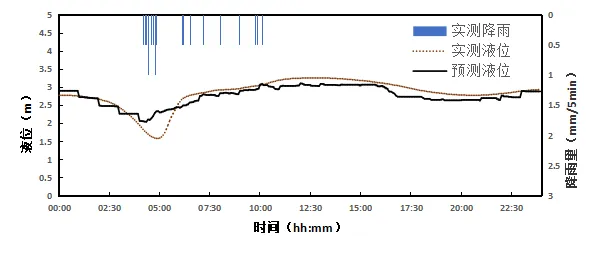

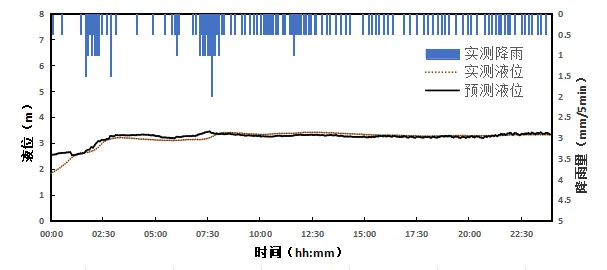

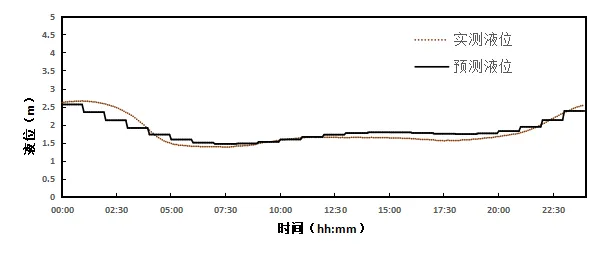

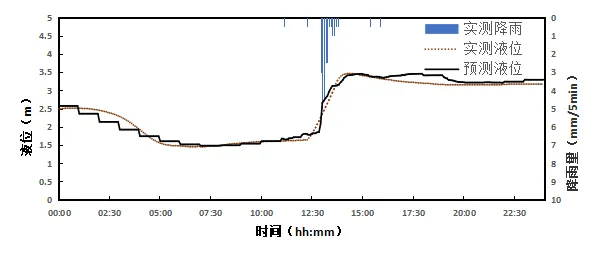

通過分析模擬結果可知，模型對6場典型旱季及雨季數據模擬的RMSE均小于0.06、決定系數R²均大于0.5，預測值與實際觀測值的差異較小，擬合效果較好，精度能夠滿足一般基于管網水位預測的業務應用要求。

對比旱季與雨季測試結果，雨季預測效果穩定性相對較差，主要原因是：①由于雨季降雨雨型復雜、產匯流環境不確定因素較多導致管網液位特征不規律，加上雨季樣本占整體樣本量比例較少，雨季模型訓練欠佳。可通過增加雨季樣本量進一步提高模型對雨季預測穩定性。②該研究使用單一雨量計數據制作樣本進行模型訓練，而污水管網上游匯水區實際降雨一般存在空間分布差異特征，模型輸入降雨量與實際降雨量不一致，導致雨季模型預測結果變差。可通過管網上游匯水區布設多個雨量站點，再根據每個站點降雨量插值模擬空間分布差異的降雨特征解決該問題。

①窨井水位站點3旱季天水位曲線整體變化規律一致性較強，不同時日同一時刻水位波動差異較小，呈現以日為單位的周期變化規律，來水環境相對穩定，異常排放情況存在可能性較小；雨季天水位受降雨影響比較大，與降雨量呈正相關，上游排水管網可能存在管道破損、雨污分流不徹底等問題。

②通過選取日時刻及不同時段累計降雨量作為建模特征因子、窨井水位作為建模目標變量，對模型進行訓練驗證、測試，測試結果與實際值擬合程度高，模型預測可靠性良好。基于水位預測模型，在不布設管井水位傳感器條件下，通過地面降雨監測數據，能夠預測地下窨井水位實時水深，與長期布設窨井水位物聯網監測設備相比，具有部署方便、運維成本低優點，對于城市排水日常調度、內澇應急決策等具有較高的使用價值。

③與長期實時監測方法相比，該方法也存在一定的不足。由于模型建立需依賴流域歷史水文樣本數據，若流域發生城市更新、管網改造等對流域產匯流環境產生影響的活動，已建立的模型模擬結果可能與實際監測數據具有較大的偏差，模型適用性變差。為提高模型的可靠性，需重新收集流域樣本數據、分析特征因子，并對模型進行訓練及驗證。
